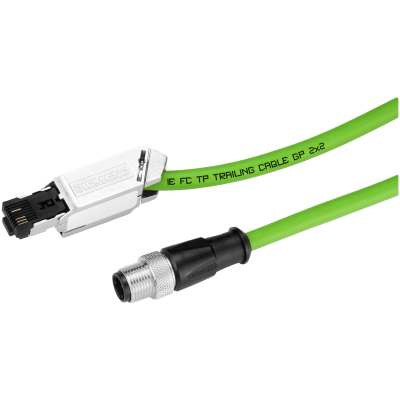

Cable de Conexión Industrial Ethernet M12-180/IE FC RJ45-145 / 4 Núcleos / 5 m (16.4 ft) / Cat5e / PoE+ / PVC Verde / Para Cadena Portacables 3 Millones Ciclos
Agotado
Precio original
$ 3,012.00
-
Precio original
$ 3,012.00
Precio original
$ 3,012.00
$ 3,012.00
-
$ 3,012.00
Precio actual
$ 3,012.00
| /
Siemens modelo: 6XV1871-5TH50
Cable de conexión Industrial Ethernet flexible preensamblado con conector M12 de 4 polos (codificación D) en un extremo y conector IE FC RJ45 Plug-145 en el otro extremo. Diseñado específicamente para aplicaciones industriales exigentes, este cable de 4 núcleos con longitud preferida de 5 metros ofrece conectividad robusta para estaciones Industrial Ethernet como SIMATIC ET200pro, SCALANCE X208PRO y SIMOTION. Construido con blindaje superpuesto de lámina aluminizada y malla trenzada de hilos de cobre estañados para una excelente protección contra interferencias electromagnéticas. Certificado Cat5e con capacidad PoE y PoE+, resistente a aceites minerales, grasas, agua y radiación UV, ideal para uso en cadenas portacables con 3 millones de ciclos de flexión.
Características Generales
-
Tipo: Cable de conexión Industrial Ethernet preensamblado
-
Conectores: M12 4-polos (D-coded) / IE FC RJ45 Plug-145
-
Longitud: 5 m (16.4 ft)
-
Núcleos: 4 conductores
-
Categoría: Cat5e
-
Color cable: Verde
-
Aplicaciones: SIMATIC ET200pro, SCALANCE X208PRO, SIMOTION
-
Certificaciones: CE, RoHS, EAC, UL/ETL
Especificaciones Eléctricas
-
Conexiones eléctricas: 2
-
Atenuación (10 MHz): 0.063 dB/m máximo
-
Atenuación (100 MHz): 0.213 dB/m máximo
-
Impedancia: 100 Ω (1 MHz - 100 MHz)
-
Tolerancia impedancia: 5%
-
NEXT por longitud: 0.5 dB/m (1-100 MHz)
-
Impedancia transferencia: 20 mΩ/m a 10 MHz
-
Resistencia de bucle: 120 mΩ/m máximo
-
Tensión operación: 80 V RMS
-
NVP: 66%
-
Capacidad PoE: Sí
-
Capacidad PoE+: Sí
Características Mecánicas
-
Blindaje: Lámina aluminizada superpuesta + malla trenzada cobre estañado
-
Diámetro conductor AWG22: 0.75 mm
-
Diámetro aislamiento conductor: 1.5 mm
-
Diámetro vaina interna: 3.9 mm
-
Diámetro cable: 6.5 mm
-
Tolerancia diámetro: 0.2 mm
-
Material aislamiento: Polietileno (PE)
-
Material vaina interna: PVC
-
Material cubierta: PVC
-
Colores conductores: Blanco/Amarillo/Azul/Naranja
-
Radio curvatura simple: 32.5 mm mínimo
-
Radio curvatura múltiple: 49 mm mínimo
-
Radio curvatura continua: 100 mm
-
Ciclos flexión: 3,000,000
-
Carga tensión máxima: 150 N
-
Peso por longitud: 68 kg/km
Condiciones Ambientales
-
Temperatura operación: -25°C a +75°C
-
Temperatura almacenamiento: -25°C a +75°C
-
Temperatura transporte: -25°C a +75°C
-
Temperatura instalación: -10°C a +60°C
-
Resistencia aceite mineral: Condicional
-
Resistencia grasa: Condicional
-
Resistencia agua: Condicional
-
Resistencia UV: Resistente
-
Comportamiento fuego: Resistente a llama UL 1685 (CSA FT4)
-
Libre de halógenos: No
-
Libre de silicona: Sí
Certificaciones y Normativas
-
UL/ETL Listing 300V: c(ETL)us, CMG FT4 / (ETL)us PLTC / Sun Res / OIL RES
-
UL/ETL Style 600V: cRUus AWM 21694 AWM I A/B 60°C 600V FT2
-
EAC Approval: Sí
-
CE Marking: Sí
-
RoHS Conformity: Sí
-
Estándar cableado: Cat5e
-
PROFINET: Compatible
Enlaces de Documentación
-
Página técnica producto: https://i.siemens.com/1P6XV1871-5TH50
-
Guía selección cables/conectores: https://support.industry.siemens.com/cs/ww/en/view/109766358
-
TIA Selection Tool: https://www.siemens.com/tstcloud
-
SiePortal: https://sieportal.siemens.com/
-
Base de datos imágenes: https://www.automation.siemens.com/bilddb
-
CAx-Download-Manager: https://www.siemens.com/cax
-
Industry Online Support: https://support.industry.siemens.com
