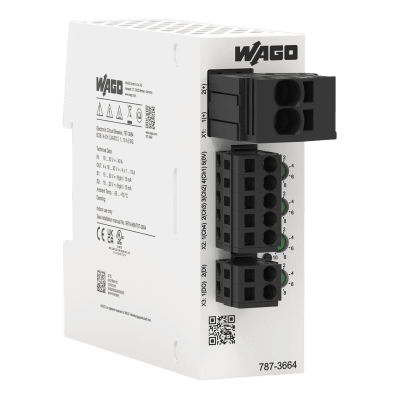

Interruptor Electrónico 4 Canales / 24V DC / 1-10 A Ajustable por Canal / Contacto Libre de Potencial / Activación >50.000 μF / LED Tricolor / Montaje Carril DIN

Interruptor Electrónico 4 Canales / 24V DC / 1-10 A Ajustable por Canal / Contacto Libre de Potencial / Activación >50.000 μF / LED Tricolor / Montaje Carril DIN

por WAGO
Agotado
$ 2,557.00 - $ 2,557.00
$ 2,557.00
$ 2,557.00 - $ 2,557.00
$ 2,557.00

WAGO modelo: 787-3664

Interruptor electrónico compacto de 4 canales diseñado para aplicaciones industriales que requieren protección de circuitos DC. Opera con tensión nominal de 24V DC y permite ajuste individual de corriente en cada canal desde 1 hasta 10A mediante selector precintable. Incorpora tecnología de contacto libre de potencial y capacidad de activación superior a 50.000 μF por canal. Cada canal incluye botón iluminado tricolor para diagnóstico visual, conmutación retardada dependiente de carga y mensajería de estado mediante secuencia de pulsos. Compatible con montaje en carril DIN-35 y certificado para entornos industriales exigentes.

Características Generales

  • Tipo: Interruptor electrónico 4 canales
  • Tensión nominal: 24V DC
  • Corriente ajustable: 1-10A por canal
  • Capacidad activación: >50.000 μF por canal
  • LED indicador: Tricolor (verde/rojo/naranja)
  • Montaje: Carril DIN-35
  • Protección: IP20
Especificaciones Eléctricas
  • Tensión entrada: 18-30V DC
  • Tensión salida: 4 x 24V DC
  • Caída tensión: ≤250 mV
  • Tiempo disparo: 16 ms - 100 s
  • Umbral activación: 20,3V DC
  • Fusible interno: T 12A por canal
  • Eficiencia: 98% típico
  • Pérdida potencia: ≤0,84W; ≤10W (4x10A)
Características Físicas
  • Temperatura operación: -25°C a +70°C
  • Temperatura almacenamiento: -25°C a +85°C
  • Humedad relativa: 5-96% (sin condensación)
  • Grado protección: IP20
Conexiones y Señales
  • Entrada (+): Push-in CAGE CLAMP®
  • Conductores: 0,5-10 mm² (20-8 AWG)
  • Pelado: 13-15 mm (0.51-0.59 in)
  • Entrada (-)/Salida/Señales: CAGE CLAMP®
  • Conductores 2: 0,08-2,5 mm² (28-12 AWG)
  • Pelado 2: 8-9 mm (0.31-0.35 in)
  • Entrada telecontrol: S1
  • Salida señal activa: S2
Funcionalidades
  • Conmutación retardada: Dependiente de carga (50 ms - 10 s)
  • Mensaje disparo: Señal de grupo
  • Mensaje estado: Secuencia de pulsos por canal
  • Entrada remota: Reactivación 15-30V CC durante 500 ms
  • LED indicadores: Verde (OK), Rojo (disparado)
  • Paralelo: Canales individuales permitido
  • Protección inversión: Resistencia ≤35V DC
Normativas y Certificaciones
  • Marca CE: Conforme
  • Normas: EN 61000-6-2, EN 61000-6-3
  • UL: 61010-2-201, UL 2367
  • EAC: TP TC 020/2011
  • Clase protección: III
  • Tensión aislamiento: 0,5 kVDC
  • RoHS: Compliant con exenciones


Modelo: 787-3664
