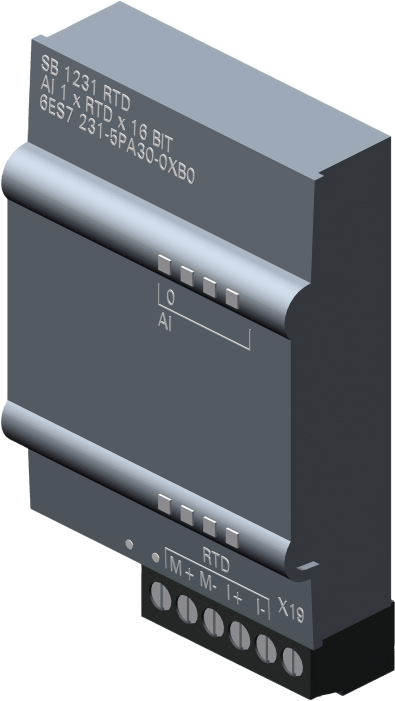

Módulo de Entrada Analógica SIMATIC S7-1200 / SB 1231RTD / 1 Entrada RTD 16-bit / Pt100 Pt1000 Pt200 Pt500 / Resistencia 150-300-600Ω / Aislamiento 120 dB / Certificaciones Internacionales
Agotado
Precio original
$ 3,323.00
-
Precio original
$ 3,323.00
Precio original
$ 3,323.00
$ 3,323.00
-
$ 3,323.00
Precio actual
$ 3,323.00
| /
Siemens modelo: 6ES7231-5PA30-0XB0
El módulo de entrada analógica SB 1231RTD para sistemas SIMATIC S7-1200 proporciona una interfaz de alta precisión para sensores de temperatura RTD y medición de resistencia. Este módulo especializado ofrece resolución de 16 bits con capacidad para múltiples tipos de sensores Pt100, Pt1000, Pt200 y Pt500, además de medición de resistencia en rangos de 0-150Ω, 0-300Ω y 0-600Ω. Incorpora tecnología de integración con supresión de interferencias de 85 dB a 10/50/60/400 Hz y 120 dB de rechazo en modo común. Diseñado para aplicaciones industriales exigentes, cuenta con certificaciones internacionales incluyendo CE, UL, CSA, FM y aprobaciones marinas, garantizando operación confiable en ambientes hostiles con amplio rango de temperatura de -20°C a 60°C.
Características Generales
-
Tipo de Producto: Módulo de Entrada Analógica SB 1231RTD
-
Entradas Analógicas: 1 entrada para termómetro de resistencia
-
Resolución: 16 bits con signo (15 bits + signo)
-
Temperatura Operación: -20°C a 60°C
-
Certificaciones: CE, UL, CSA, FM, RCM, KC, Marina
-
Alimentación: 24 V DC
-
Consumo: 5 mA (24V), 20 mA (backplane 5V)
-
Pérdida de Potencia: 0.5 W típico
Especificaciones Técnicas
-
Principio de Medición: Integración
-
Supresión Interferencias: 85 dB @ 10/50/60/400 Hz
-
Rechazo Modo Común: 120 dB mínimo
-
Error por Temperatura: ±0.1% @ 25°C, ±0.2% @ 55°C
-
Precisión Repetitiva: ±0.05% @ 25°C
-
Voltaje Máximo Entrada: ±35 V (límite destrucción)
-
Longitud Cable: 100 m máximo (apantallado, par trenzado)
-
Resistencia Entrada Voltaje: >= 10 MΩ (-80mV a +80mV)
Rangos de Entrada
-
Voltaje: -80 mV a +80 mV
-
RTD Pt100: 100 Ω
-
RTD Pt1000: 1,000 Ω
-
RTD Pt200: 200 Ω
-
RTD Pt500: 500 Ω
-
Resistencia 0-150Ω: Sí
-
Resistencia 0-300Ω: Sí
-
Resistencia 0-600Ω: Sí
-
Unidad Temperatura: °C / °F ajustable
Diagnósticos y Seguridad
-
Alarmas: Sí
-
Función Diagnóstica: Sí (lectura disponible)
-
Alarma Diagnóstica: Sí
-
Ruptura de Cable: Sí
-
LED Estado Entradas: Sí
-
LED Mantenimiento: Sí
-
Compensación Temperatura TC: No
Físicas y Eléctricas
-
Alimentación: 24 V DC
-
Dimensiones: 38 x 62 x 21 mm
-
Peso: 35 g aprox.
-
Material Carcasa: Plástico
-
Conector Frontal: Requerido
-
Altura Caída: 0.3 m máximo (5 veces en empaque)
Ambiente y Certificaciones
-
Temp. Operación: -20°C a 60°C
-
Temp. Almacenamiento: -40°C a 70°C
-
Humedad Relativa: 95% @ 25°C sin condensación
-
Presión Operación: 795 hPa a 1,080 hPa
-
Concentración Contaminantes: SO₂ < 0.5 ppm, H₂S < 0.1 ppm
-
Certificaciones: CE, UL, CSA, cULus, FM, RCM, KC, Marina
Clasificaciones
-
eClass 14: 27-24-22-01
-
eClass 12: 27-24-22-01
-
eClass 9.1: 27-24-22-01
-
eClass 9: 27-24-22-01
-
eClass 8: 27-24-22-01
-
eClass 7.1: 27-24-22-01
-
eClass 6: 27-24-22-01
-
ETIM 10: EC001420
-
ETIM 9: EC001420
-
ETIM 8: EC001420
-
ETIM 7: EC001420
-
IDEA 4: 3562
-
UNSPSC 15: 32-15-17-05
