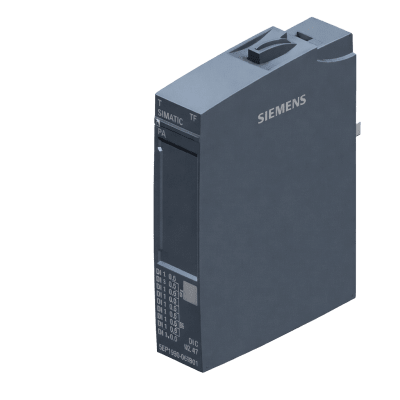

Módulo de Entrada Digital ET 200SP / 16 Entradas 24V DC / Tipo 3 IEC 61131 / Entrada Sink PNP / Diagnóstico Wire Break / Delay Configurable 0.05-20 ms / IP20

Módulo de Entrada Digital ET 200SP / 16 Entradas 24V DC / Tipo 3 IEC 61131 / Entrada Sink PNP / Diagnóstico Wire Break / Delay Configurable 0.05-20 ms / IP20

por SIEMENS
Agotado
$ 3,678.00 - $ 3,678.00
$ 3,678.00
$ 3,678.00 - $ 3,678.00
$ 3,678.00

SIEMENS modelo: 6ES7131-6BH01-0BA0

Módulo de entrada digital para sistema modular ET 200SP con 16 entradas digitales de 24V DC tipo 3 según IEC 61131. Diseñado para entradas sink (lectura PNP) con protección contra polaridad inversa. Ofrece diagnósticos avanzados incluyendo detección de wire break, monitoreo de voltaje de alimentación y diagnósticos de grupo. El tiempo de delay de entrada es configurable desde 0.05 hasta 20 ms. Compatible con BaseUnits tipo A0 y codificación automática mediante elemento mecánico tipo A. Certificado para uso en diversas aplicaciones industriales incluyendo ubicaciones peligrosas con aprobaciones ATEX, IECEx y marítimas.

Características Generales

  • Tipo de Producto: Módulo de Entrada Digital ET 200SP
  • Designación: DI 16x24VDC ST
  • Estado Funcional HW: Desde FS02
  • Versión Firmware: V0.0
  • Actualización FW: No
  • BaseUnit Compatible: BU tipo A0
  • Código de Color: CC00
  • Datos I&M: Sí (I&M0 a I&M3)
  • Modo Isócrono: No
  • Compatible con PROFINET R1 IMs: Sí
Especificaciones Eléctricas
  • Voltaje Nominal (DC): 24 V
  • Rango Permisible Inferior: 19.2 V
  • Rango Permisible Superior: 28.8 V
  • Protección Polaridad Inversa: Sí
  • Consumo Corriente Máx: 90 mA
  • Pérdida Potencia Típ: 1.7 W
  • Alimentación Encoder 24V: No
Entradas Digitales
  • Número de Entradas: 16
  • Parametrizables: Sí
  • Tipo Entrada: Sink (P-reading)
  • IEC 61131 Tipo 3: Sí
  • Voltaje Señal "0": -30 a +5 V
  • Voltaje Señal "1": +11 a +30 V
  • Corriente Señal "1" Típ: 2.5 mA
Tiempos y Conexiones
  • Delay Configurable: Sí
  • Valores Delay: 0.05/0.1/0.4/0.8/1.6/3.2/12.8/20 ms
  • Delay 0→1 Mín: 0.05 ms
  • Delay 0→1 Máx: 20 ms
  • Delay 1→0 Mín: 0.05 ms
  • Delay 1→0 Máx: 20 ms
  • Cable Blindado Máx: 1000 m
  • Cable No Blindado Máx: 600 m
Diagnósticos
  • Función Diagnósticos: Sí
  • Alarma Diagnóstica: Sí
  • Info Diagnóstica Legible: Sí
  • Monitoreo Voltaje Alim: Sí (Parametrizable)
  • Monitoreo Alim Encoder: No
  • Wire Break: Sí (25-45 kOhm protección)
  • Cortocircuito: No
  • Error de Grupo: Sí
LEDs y Sensores
  • LED PWR (Verde): Monitoreo voltaje
  • LED Estado Canal (Verde): Sí
  • LED Diagnósticos Canal: No
  • LED DIAG (Verde/Rojo): Diagnósticos módulo
  • Sensor 2-hilos: Sí
  • Corriente en Reposo Máx: 1.5 mA
Físicas y Eléctricas
  • Alimentación: 24V DC (19.2-28.8V)
  • Ancho: 15 mm (0.59 in)
  • Alto: 73 mm (2.87 in)
  • Profundidad: 58 mm (2.28 in)
  • Peso: 28 g
  • Temp. Operación Horizontal: -30°C a 60°C
  • Temp. Operación Vertical: -30°C a 50°C
  • Altitud Máx: 5000 m
Separación de Potencial
  • Entre Canales: No
  • Canales/Backplane Bus: Sí
  • Canales/Alim Electrónica: No
  • Aislamiento Testeado: 707 V DC
Ingeniería
  • STEP 7 TIA Portal: V14
  • STEP 7: V5.5 SP3
  • PCS 7: V8.1 SP1
    • PROFIBUS GSD: Revision 3, 5+
    • PROFINET GSDML: V2.3
Certificaciones
  • Funciones Seguridad: No
  • Declaración Ambiental: Sí
  • GWP Total: 21 kg CO2 eq
  • GWP Producción: 4.25 kg CO2 eq
  • GWP Operación: 17.5 kg CO2 eq
  • GWP Fin Vida: -0.743 kg CO2 eq
  • Humedad Absoluta: -60°C punto rocío

Modelo: 6ES7131-6BH01-0BA0
