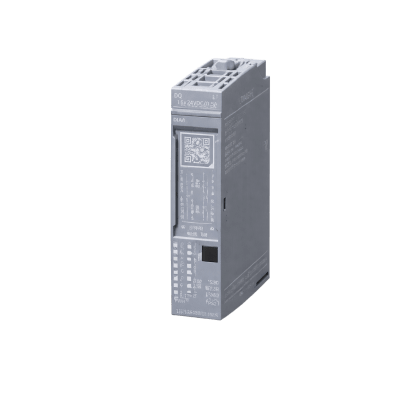

Módulo Digital de Salida / SIMATIC ET 200SP / DQ 16x 24V DC 0.5A / Salida Source PNP / Protección Cortocircuito / Diagnóstico Cable Roto / BaseUnit A0 / Color Code CC00

Name: Módulo Digital de Salida / SIMATIC ET 200SP / DQ 16x 24V DC 0.5A / Salida Source PNP / Protección Cortocircuito / Diagnóstico Cable Roto / BaseUnit A0 / Color Code CC00
Brand: SIEMENS
SKU: 6ES7132-6BH01-0BA0
Price: 4269.0 MXN
Availability: OutOfStock

por SIEMENS

Agotado

$ 4,269.00 - $ 4,269.00

$ 4,269.00

$ 4,269.00 - $ 4,269.00

$ 4,269.00

SIEMENS Modelo: 6ES7132-6BH01-0BA0

Módulo digital de salida para sistema modular SIMATIC ET 200SP con 16 salidas de tipo source (PNP) de 24V DC y 0.5A por canal. Diseñado para aplicaciones industriales que requieren alta densidad de E/S con diagnóstico avanzado. Incluye protección electrónica contra cortocircuitos, detección de cable roto y monitoreo de voltaje de alimentación. Compatible con BaseUnit tipo A0 y codificación automática. Ideal para integración en sistemas de automatización con PROFINET y PROFIBUS mediante GSDML V2.3. Certificaciones internacionales incluyen CCC-Ex, FM y aprobaciones marítimas.

Características Generales

Tipo de Producto: Módulo Digital de Salida DQ
Designación: DQ 16x24VDC/0.5 ST
Estado Funcional HW: desde FS21
Versión Firmware: V0.0
Actualización FW: No
BaseUnit Compatible: Tipo A0
Color Code: CC00
Datos I&M: Sí (I&M0 a I&M3)
Modo Isócrono: No

Especificaciones Eléctricas

Voltaje Alimentación: 24V DC (19.2-28.8V)
Protección Polaridad Inversa: Sí
Consumo Corriente: 30 mA (sin carga)
Pérdida Potencia: 1 W típico
Tipo Salida: Source (PNP, current-sourcing)
Corriente Salida: 0.5A por canal
Corriente Residual: 0.1 mA max
Protección Cortocircuito: Electrónica (1A típico)
Detección Cable Roto: Sí

Desempeño y Temporización

Retardo 0→1: 50 µs típico
Retardo 1→0: 100 µs típico
Frecuencia Conmutación: 100 Hz (resistiva)
Frecuencia Inductiva: 0.1 Hz max
Frecuencia Lámpara: 10 Hz max
Carga Resistiva: 0.5A max
Carga Inductiva: 0.5A max
Carga Lámpara: 5W max
Rango Resistencia: 48Ω - 12kΩ

Físicas y Ambientales

Temp. Operación Horizontal: -30°C a 60°C
Temp. Operación Vertical: -30°C a 50°C
Altitud Máxima: 5000 m
Punto de Rocío: -60°C min
Aislamiento: 707V DC (test tipo)
Longitud Cable: 1000m (blindado), 600m (no blindado)

Capacidad de Corriente

Corriente por Canal: 0.5A max
Corriente por Módulo: 8A max
Horizontal 40°C: 8A max
Horizontal 50°C: 6A max
Horizontal 60°C: 4A max
Vertical 30°C: 8A max
Vertical 40°C: 6A max
Vertical 50°C: 4A max

Diagnóstico y LEDs

Diagnóstico Módulo: Sí
Valores Sustitutos: Conectables
Alarma Diagnóstico: Sí
Monitoreo Voltaje: Sí
Cable Roto: Sí (módulo)
Cortocircuito M: Sí (módulo)
Cortocircuito L+: Sí (módulo)
Error Grupo: Sí
LED PWR: Verde
LED Canal: Verde
LED DIAG: Verde/Rojo

Compatibilidad

STEP 7 TIA Portal: V14 con HSP0222 / V15 integrado
STEP 7: V5.5 SP3 con HSP0230 V7.0 / V5.6 SP1 integrado
PCS 7: V8.1 SP1
PROFIBUS GSD: Revisión 3 y 5+
PROFINET GSD: GSDML V2.3
Codificación Automática: Sí
Elemento Codificación: Tipo A
Conectividad: 1,2,3 hilos con BU A0

Certificaciones

Funciones Seguridad: No
Declaración Ambiental: Sí
GWP Total: 29.3 kg CO2 eq
GWP Producción: 3.98 kg CO2 eq
GWP Operación: 25.6 kg CO2 eq
GWP Fin Vida: -0.245 kg CO2 eq
CCC-Ex: Sí
FM: Sí
Aplicación Marítima: NK, CCS, KR
China RoHS: Sí

Clasificaciones

eClass 14: 27-24-26-04
eClass 12: 27-24-26-04
eClass 9.1: 27-24-26-04
eClass 9: 27-24-26-04
eClass 8: 27-24-26-04
eClass 7.1: 27-24-26-04
eClass 6: 27-24-26-04
ETIM 10: EC001599
ETIM 9: EC001599
ETIM 8: EC001599
ETIM 7: EC001599
IDEA 4: 3566
UNSPSC 15: 32-15-17-05
