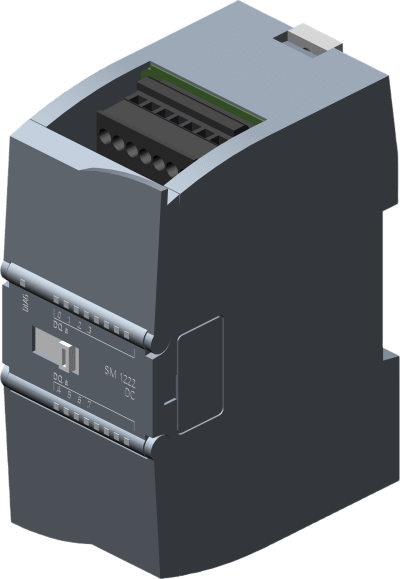

Módulo Digital de Salida SM 1222 / 8 Salidas DO 24V DC / Transistor 0.5A / Protección IP20 / Aprobaciones Globales / Potencial de Calentamiento Global 68.6 kg CO2 eq
Agotado
Precio original
$ 3,754.00
-
Precio original
$ 3,754.00
Precio original
$ 3,754.00
$ 3,754.00
-
$ 3,754.00
Precio actual
$ 3,754.00
| /
Siemens modelo: 6ES7222-1BF32-0XB0
El módulo digital de salida SM 1222 es un componente esencial del sistema de automatización SIMATIC S7-1200, diseñado para aplicaciones industriales que requieren 8 salidas digitales de 24V DC con capacidad de conmutación de 0.5A. Este módulo ofrece alta precisión con tiempos de conmutación de 50µs (0 a 1) y 200µs (1 a 0), garantizando un rendimiento confiable en entornos industriales exigentes. Cuenta con protección IP20 y está certificado para operar en temperaturas desde -20°C hasta 60°C, con amplias aprobaciones globales incluyendo CE, CSA, UL, FM y certificaciones marítimas. El diseño modular permite integración sencilla con el bus de backplane del sistema S7-1200, consumiendo solo 120mA a 5V DC con una pérdida de potencia típica de 1.5W.
Características Generales
-
Tipo de Producto: SM 1222, DQ 8x24 V DC/0.5 A
-
Número de Salidas Digitales: 8
-
Voltaje de Salida Nominal: 24 V DC
-
Corriente de Salida: 0.5 A
-
Protección IP: IP20
-
Temperatura de Operación: -20°C a 60°C
-
Consumo del Bus: 120 mA a 5V DC
-
Pérdida de Potencia: 1.5 W típico
Especificaciones Eléctricas
-
Rango de Voltaje de Alimentación: 20.4 V a 28.8 V DC
-
Corriente desde Backplane Bus: 120 mA máx. a 5V DC
-
Pérdida de Potencia: 1.5 W típico
-
Salidas en Grupos de: 1
-
Protección contra Cortocircuito: No (proveer externamente)
-
Limitación Voltaje Inductivo: típ. (L+) -48 V
-
Capacidad de Conmutación Resistiva: 0.5 A máx.
-
Capacidad de Conmutación Lámpara: 5 W máx.
-
Voltaje Señal '0': 0.1 V máx. (con carga 10 kOhm)
-
Voltaje Señal '1': 20 V DC mín.
-
Corriente Residual Señal '0': 10 µA máx.
-
Retardo '0' a '1': 50 µs máx.
-
Retardo '1' a '0': 200 µs máx.
-
Corriente Total por Grupo: 4 A máx. (hasta 50°C)
Físicas y Ambientales
-
Ancho: 45 mm
-
Alto: 100 mm
-
Profundidad: 75 mm
-
Peso: 180 g aprox.
-
Material del Enclosure: Plástico
-
Temperatura Operación Horizontal: -20°C a 60°C
-
Temperatura Operación Vertical: -20°C a 50°C
-
Temperatura Almacenamiento/Transporte: -40°C a 70°C
-
Humedad Relativa: 95% máx. a 25°C sin condensación
-
Altura de Caída Libre: 0.3 m máx. (5 veces en empaque)
-
Presión Aire Almacenamiento: 660 hPa a 1080 hPa
-
Cambio de Temperatura Permisible: 5°C a 55°C, 3°C/minuto
Certificaciones y Aprobaciones
-
CE Mark: Sí
-
CSA Approval: Sí
-
UL Approval: Sí
-
cULus: Sí
-
FM Approval: Sí
-
RCM (C-TICK): Sí
-
KC Approval: Sí
-
Marine Approval: Sí
-
Declaración Ambiental de Producto: Sí
-
Potencial Calentamiento Global Total: 68.6 kg CO2 eq
-
Potencial Calentamiento Global Producción: 8.16 kg CO2 eq
-
Potencial Calentamiento Global Operación: 60.7 kg CO2 eq
-
Potencial Calentamiento Global Fin de Vida: -0.334 kg CO2 eq
Características Técnicas
-
Longitud Cable Blindado: 500 m máx.
-
Longitud Cable No Blindado: 150 m máx.
-
Alarma de Diagnóstico: Sí
-
LEDs de Estado: Sí (para estado de salidas)
-
Aislamiento entre Canales: 1 (en grupos)
-
Aislamiento Canales-Backplane: 500 V AC
-
Conector Frontal Requerido: Sí
-
Clasificación eClass: Múltiples versiones (6-14)
-
Clasificación ETIM: Múltiples versiones (7-10)
-
Clasificación IDEA: 4 (3566)
-
Clasificación UNSPSC: 15 (32-15-17-05)
